Sprężyna ze zmienną sztywnością

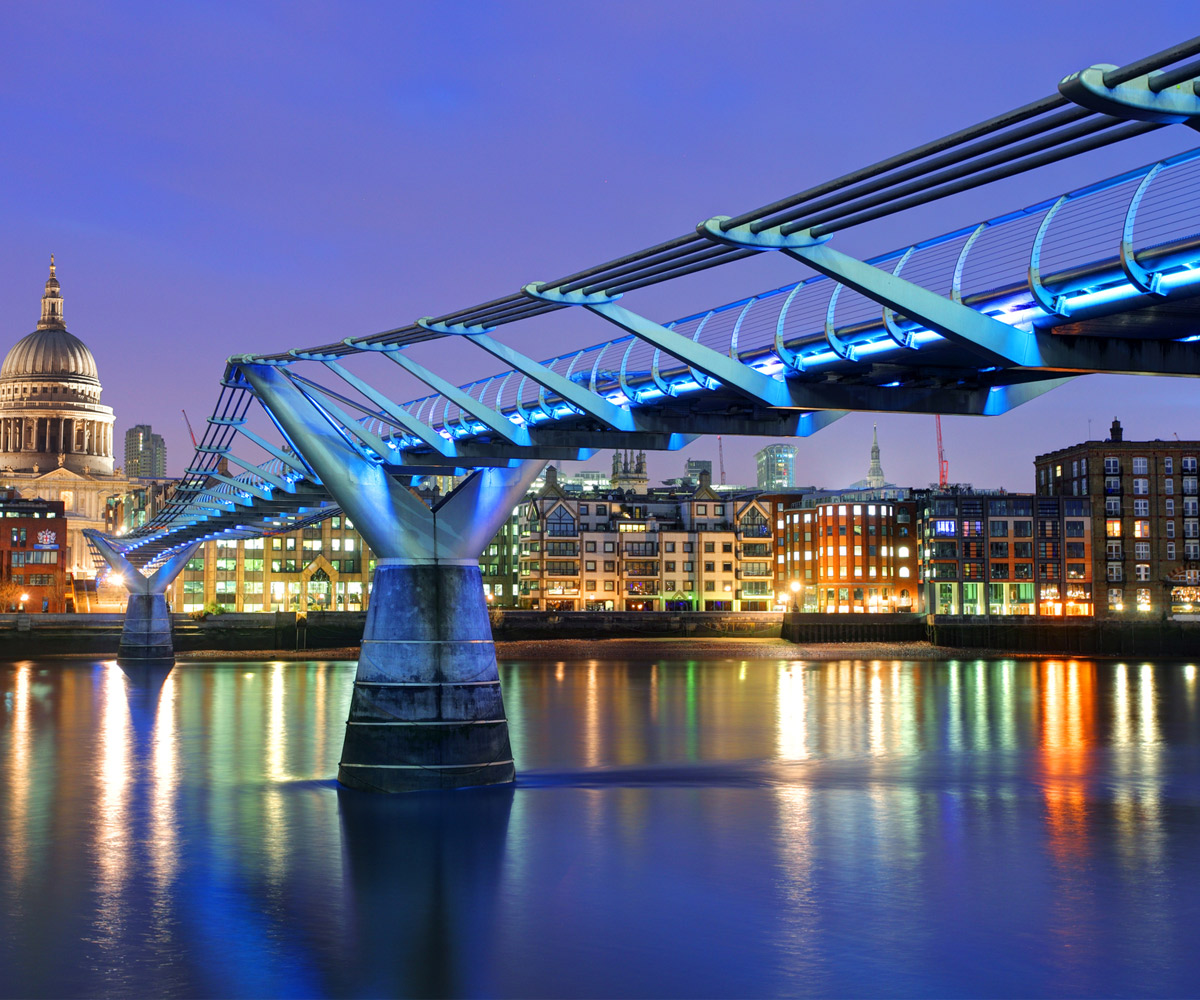

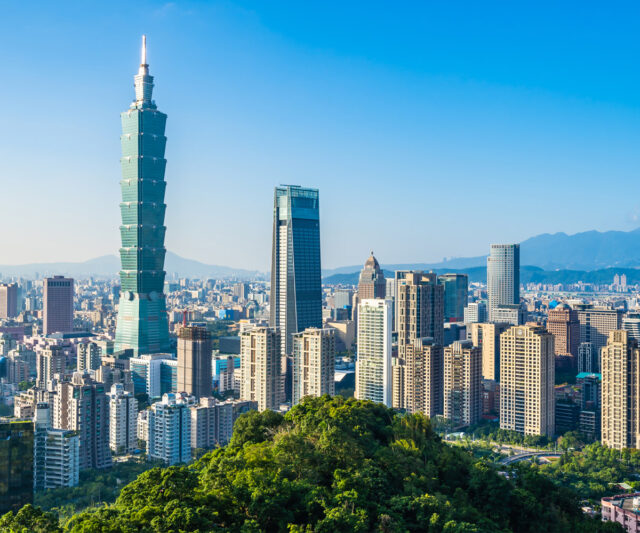

RFT universal spring 1 (US1) jest urządzeniem bazującym na technologii UKD. Jest to nasza odpowiedź na powszechny problem występowania niepożądanych drgań obiektów infrastrukturalnych takich jak wieżowce czy mosty. Po zainstalowaniu w dynamicznym tłumiku drgań (ang. TMD – Tuned Mass Damper), nasza sprężyna może zapewnić zautomatyzowaną pracę całego systemu. 

 Technologię UKD można zastosować do przeciwdziałania zjawiskowi rezonansu, które występuje w konstrukcjach budowlanych.  Urządzenie w szczególności nadaje się do zastosowania w  dynamicznych tłumikach drgań. Tłumiki te są oscylatorami, które w najprostszych konstrukcjach zbudowane są w oparciu o liniowe elementy pasywne. Są to sprężyny, tłumiki lub inertery. Urządzenia te działają poprzez dodanie stopnia swobody do układu tłumionego zmieniają odpowiedź dynamiczną całego układu. Proces ten odbywa się głównie poprzez przesunięcie pików rezonansowych oraz zmniejszanie amplitudy drgań dzięki doborze optymalnego tłumienia. Za pomocą tego rodzaju urządzeń można otrzymać zadowalające tłumienie drgań w okolicy stałego punktu pracy.  Dlatego w przypadku urządzeń liniowych ich zastosowanie ograniczone jest głównie potrzebą kompromisu pomiędzy skutecznością tłumienia a zakresem założonych częstości i warunków pracy. Zazwyczaj prowadzi to do wieloparametrowych optymalizacji lub użycia wielu tłumików o różnych parametrach tworzących kosztowny system tłumienia. Patrząc na problem szerzej, w warunkach rzeczywistych często obserwujemy szeroki zakres zmienności położenia punktu pracy. Dzieje się tak ze względu na niestałe wymuszenie, które ma miejsce np. w przypadku mostów wymuszanych ruchem pieszych, samochodów czy wiatru lub wieżowców wzbudzanych wiatrem. To właśnie te przyczyny sprawiają, że konstrukcje  dynamicznych tłumików drgań są dalej rozwijane. Powstają bardziej zaawansowane konstrukcje zbudowane z wykorzystaniem komponentów sterowanych, które wykorzystują znaną obecnie możliwość kontroli tłumienia i bezwładność. Rozwiązania te są bardziej skuteczne od najprostszych, ale ze względu na mniejszy wpływ sterowanych parametrów na częstość drgań własnych nie osiągnęły jeszcze pełnego potencjału.

 Obecnie można sterować parametrami tłumienia i inetrancji urządzenia. Ponieważ, częstotliwość własna zależy głownie od masy i sztywności badanego elementu, oba rozwiązania okazują się być bardzo ograniczone: 

1. Zmiana parametrów tłumienia nie jest wystarczająca do otrzymania wymaganej zmiany częstotliwości własnej TMD 

1. Czas potrzebny do zmiany parametrów inercji jest zbyt długi by szybko zmienić częstotliwość własną TMD. 

 Przedstawione problemy wciąż ograniczają wydajność inteligentnego TMD. Nasza firma tworzy urządzenie które przezwycięży te problemy.  Będzie to możliwe poprzez kontrolę sztywności w nowym innowacyjnym produkcie – US1. Urządzenie stwarza możliwość zwiększenia potencjału TMD poprzez dostęp do szerokiego zakresu regulowanych częstotliwości drgań własnych.

 Nasze urządzenia stwarzają szerokie możliwości w projektowaniu systemów TMD i ich aranżacji. Najprostsze rozwiązanie to wyposażenie klasycznego liniowego TMD w jedną US1. W rezultacie otrzymamy możliwość obniżenia kosztów i zmniejszenia złożoności systemu. W efekcie otrzymamy nowy bardziej zaawansowany, inteligentny system przy jednoczesnej możliwości szybkiego przezbrojenia już funkcjonującego systemu TMD. Taki sposób działania jest odpowiedni dla konstrukcji zmienianych w czasie w procesie degradacji lub po modernizacjach. Jako największą korzyść należy jednak wskazać  uzyskanie zdolności do pracy ze zmiennym obciążeniem. Nasz produkt ponadto może służyć do pomiarów parametrów obiektów, a także jako narzędzie do strojenia klasycznych urządzeń TMD.

W razie wszelkich pytań zachęcamy do kontaktu przez formularz kontaktowy.
